一种USB连接器 [实用新型] | TXGA专利

  TXGA连接器公司获得《一种USB连接器》专利。

  发明人：田珍

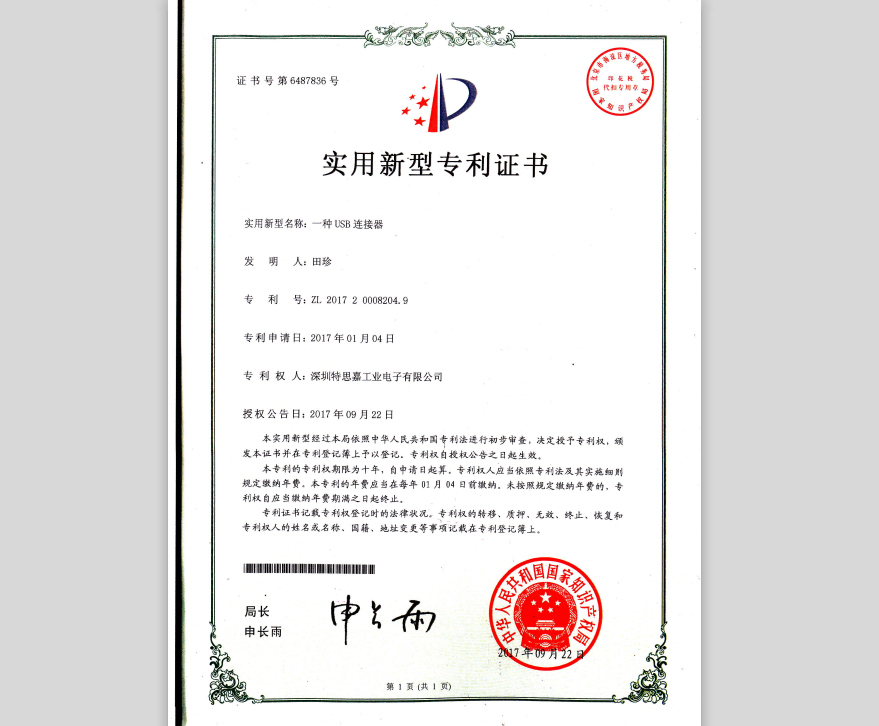

  专利号为：ZL 2017 2 0008204.9

  专利申请日：2017年01月04日

  专利权人：深圳特思嘉工业电子有限公司

  授权公告日：2017年09月22日

  摘要: 本实用新型公开了一种USB连接器，其技术方案要点是包括壳体和插入组件，所述壳体一侧设有供插入组件插入的插口，所述插入组件包括插座和插接片，所述插接片插接在插座中，其特征是：所述壳体对应插入口一侧铰接有挡条，所述壳体另一侧设置有固定挡条的固定件，所述挡条压住插接片表面，通过设置铰接的挡条，故在壳体未插入插座时，可以将挡条翻出使得插入口处于打开状态，挡条不会阻挡插座的插入，在将插座插入壳体后，通过翻折挡条并借助固定件固定，从而借助挡条能够限制插座背向插接方向移动，在具体实际使用过程中不会在USB插头插接的作用下出现插座部分从壳体滑出的情况，有效增加插座与壳体的连接稳定性，保持连接器稳定正常的工作。

  主权利要求: 一种USB连接器，包括壳体和插入组件，所述壳体一侧设有供插入组件插入的插口，所述插入组件包括插座和插接片，所述插接片插接在插座中，其特征是：所述壳体对应插入口一侧铰接有挡条，所述壳体另一侧设置有固定挡条的固定件，所述挡条压住插接片表面。
